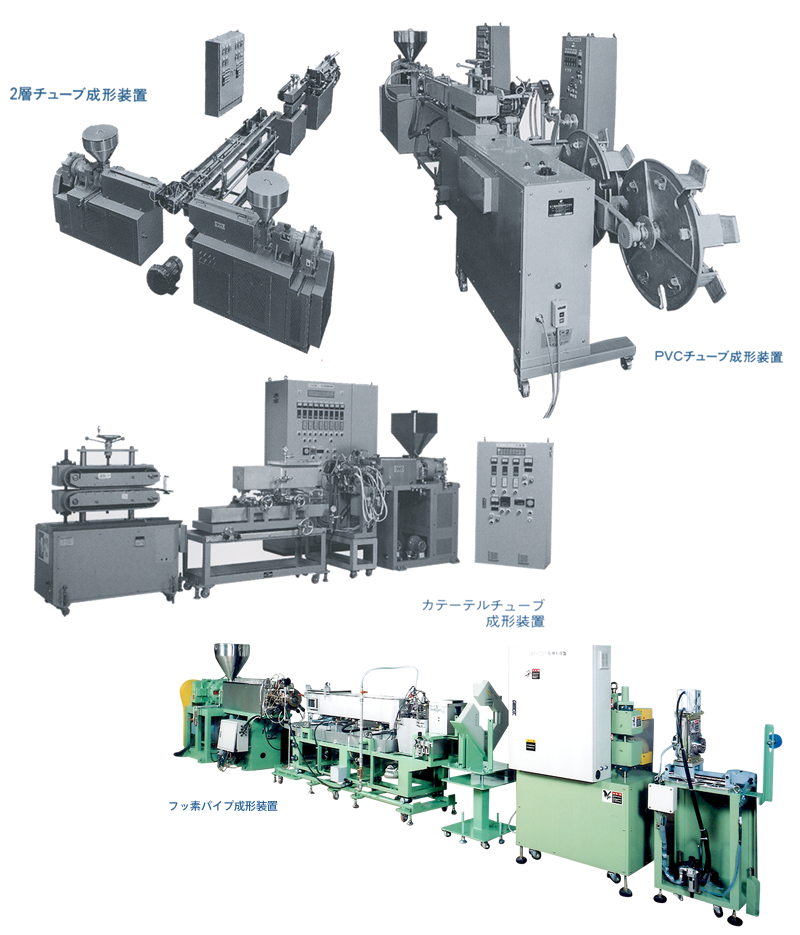

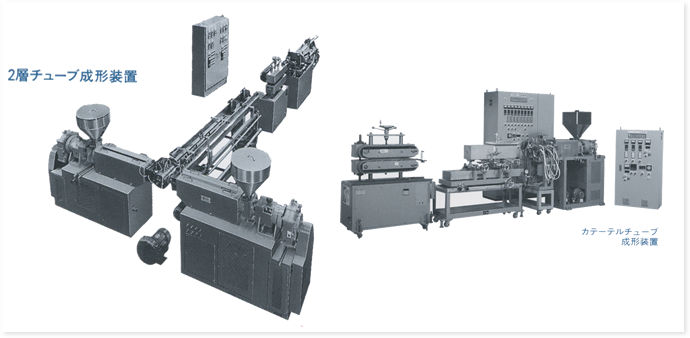

大径・小径パイプ、小径チューブおよびそれらの多層品押出し、さらには鋼管などの被覆製品も成形できます。

■対象樹脂

ＰＶＣ、ＰＥ、ＰＰ、ＰＳ、ＡＢＳ、ＰＡ、ＰＣ、フッ素樹脂ほか。

■押出機

プラスチック押出機をご参照ください。

■ダイ

ストレート型、オフセット型、クロスヘッド型、そして内部構造としてスパイダー型、スパイラル型などがあり、樹脂の種類や用途によって適切なものを選定します。

さらにパイプ、チューブの偏肉調整方法として、通常は調節ボルトを使用しますが、ほかに小口径用の無調芯型、大口径用のヒータによる自動コントロール方式もあります。

■サイジングおよび冷却

サイジングは主としてアウトサイド方式を使用しますが、インサイド方式を併用する場合もあります。また、必要に応じて真空サイジングや真空水槽を使用することもできます。

冷却水槽は製品の種類、スピードに応じて寸法を選定します。さらに水温のコントロールをすることも可能です。

■引取機

上下２～３対のロール方式、キャタピラ式、ベルト式などがあり、製品の形状やスピードに応じて適切なものを選定します。

なおサイジングダイ入口付近で、遠隔操作が可能な操作スタンドを設けることができます。付属計器としてスピードメータ、寸法測定器、そして自動コントロール装置をセットすることも可能です。

■切断機／巻取機

製品の寸法や種類によって、自動定寸切断排出をしたり、あるいは巻き取ったりします。
